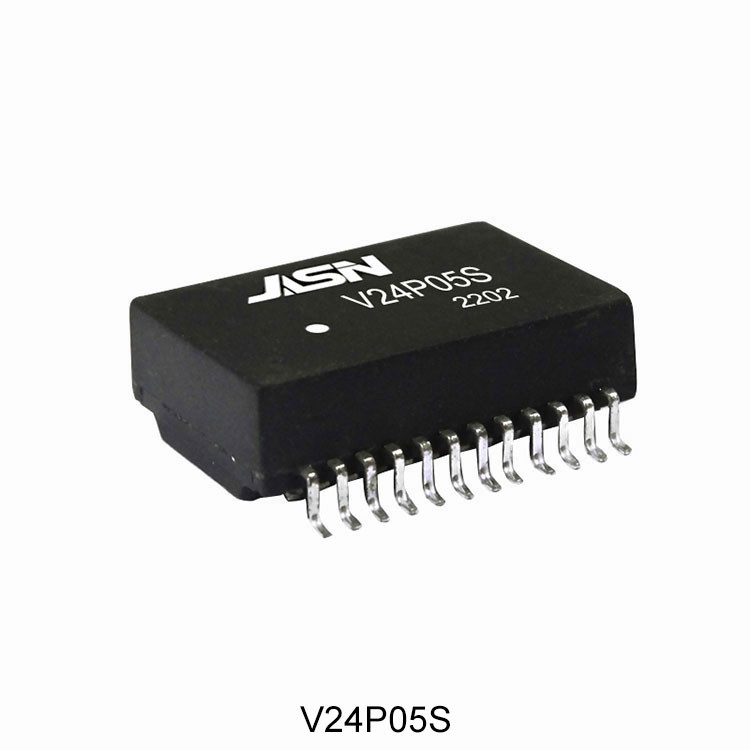

Ce este exact un transformator LAN de 2,5 GBase-T și de ce aveți nevoie de el?

În lumea în continuă evoluție a rețelelor, viteza este regele. Pe măsură ce depășim standardul de 1 Gigabit pe secundă (Gbps) către viteze multi-gigabit, componentele de bază care fac totul posibil devin extrem de importante. Un astfel de erou necunoscut esteTransformator Lan 2.5GBase-T. S-ar putea să nu îl vedeți, dar funcționează neobosit în culise în echipamentul dvs. de rețea pentru a asigura o conexiune stabilă, de mare viteză. La Jansum Electronics Dongguan Co., Ltd., cu peste două decenii de excelență în inginerie, suntem specializați în fabricarea acestor componente vitale la cele mai înalte standarde. Acest articol analizează în profunzime ce este un transformator LAN de 2,5 GBase-T, parametrii săi cheie și de ce alegerea celui potrivit este esențială pentru aplicațiile dvs. de rețea de ultimă generație.

Înțelegerea funcției de bază

Un transformator LAN de 2,5 GBase-T, numit adesea transformator de rețea sau modul magnetic, este o componentă cheie încorporată în portul Ethernet al oricărui dispozitiv care acceptă 2,5 Gigabit Ethernet (2,5 GBE). Rolurile sale principale sunt:

• Izolarea semnalului:Izolează electric cipul sensibil PHY (Physical Layer) de cablul Ethernet, protejându-vă hardware-ul scump de supratensiuni, descărcări statice și potențiale bucle de masă.

• Potrivirea impedanței:Acesta asigură menținerea integrității semnalului prin potrivirea impedanței dintre cip și cablul cu perechi răsucite, minimizând reflexiile semnalului și erorile de date.

• Respingere a zgomotului în modul comun:Filtrează interferențele electromagnetice (EMI), asigurând un semnal de date curat și fiabil, care este esențial pentru atingerea vitezei mari pe cablurile de cupru.

Fără un transformator de înaltă calitate, conexiunea dvs. de 2,5 GBE ar fi predispusă la întreruperi, erori și deteriorări hardware.

Parametrii cheie de produs ai transformatorului nostru LAN de 2,5 GBase-T

La Jansum Electronics, ne proiectăm transformatoarele cu precizie pentru a răspunde cerințelor riguroase ale rețelelor moderne. Iată specificațiile detaliate care ne deosebesc produsele.

Lista detaliată a parametrilor:

• Conformitate standard:Complet compatibil cu IEEE 802.3bz pentru operare 2.5GBASE-T.

• Rata datelor:Suportă negociere automată 10/100/1000/2500 Mbps.

• Configurația circuitului:Raport de rotație 1:1 Design CT (Center Tap).

• Tensiune de izolare:Rezistă la minimum 1500 Vrms pentru o siguranță superioară.

• Interval de temperatură de funcționare:-40°C până la +85°C, asigurând fiabilitatea în medii dure.

• Choke în mod comun:Integrat pentru o suprimare excelentă a EMI.

• Inductanţă:Îndeplinește sau depășește cerințele standard pentru pierderi minime de inserție.

• Pachet:Design compact, montat pe suprafață (SMT) pentru asamblarea automată a PCB-urilor.

• Număr de pin:Configurații standard cu 16 sau 24 de pini disponibile.

• Constructie:Carcasă metalică ecranată pentru imunitate sporită la zgomot.

Pentru o prezentare generală rapidă, iată un tabel rezumat al caracteristicilor electrice de bază ale produsului nostru:

Această combinație de caracteristici asigură că transformatoarele noastre oferă performanțe și fiabilitate de neegalat, făcându-le alegerea ideală pentru producătorii de comutatoare, routere, plăci de interfață de rețea și alte echipamente 2.5G.

De ce să alegeți transformatorul LAN 2.5GBase-T de la Jansum Electronics?

Pe o piață inundată de alternative, produsele noastre se remarcă datorită angajamentului nostru neclintit față de calitate și performanță. Nu vindem doar componente; oferim soluții de rețea.

• Fiabilitate dovedită:Transformatoarele noastre sunt supuse unui test final 100% automat și proceselor de ardere, garantând că funcționează impecabil din prima zi și pentru anii următori.

• Integritate superioară a semnalului:Prin design meticulos și materiale de bază de înaltă calitate, asigurăm pierderi minime de inserție și pierderi de retur superioare, ceea ce se traduce direct într-o conexiune la rețea mai stabilă și mai rapidă pentru utilizatorul final.

• Protecție robustă la supratensiune:Designul nostru acordă prioritate siguranței echipamentelor, oferind o izolare excelentă care vă protejează circuitele de bază de pericolele electrice din lumea reală.

• Conformitate globală:Componentele noastre sunt proiectate pentru a îndeplini standardele internaționale EMC și de siguranță, simplificând procesul de certificare a produselor pentru piețele din America de Nord, Europa și Asia.

• Suport expert:Atunci când faceți partener cu Jansum Electronics Dongguan Co., Ltd., aveți acces la echipa noastră de ingineri experimentați care vă pot oferi asistență tehnică și opțiuni de personalizare pentru a se potrivi perfect cerințelor dumneavoastră de proiectare.

Întrebări frecvente despre transformatorul LAN 2.5GBase-T

1. Poate fi utilizat un transformator LAN de 2,5 GBase-T într-o aplicație standard 1GBase-T?

Da, absolut. Un transformator LAN de 2,5 GBase-T este proiectat pentru a fi compatibil cu versiunea inversă. Va funcționa perfect în aplicațiile Ethernet de 10Mbps, 100Mbps și 1000Mbps (1Gbps). Caracteristicile electrice ale transformatorului, cum ar fi inductanța și pierderile de retur, sunt proiectate pentru a acoperi spectrul de frecvență mai larg necesar pentru 2,5 Gbps, care cuprinde pe deplin nevoile standardelor de viteză mai mică. Acest lucru îl face o componentă versatilă și rezistentă la viitor pentru design-urile dvs.

2. Care este semnificația tensiunii nominale de izolare (de exemplu, 1500 Vrms)?

Tensiunea nominală de izolare este un parametru critic de siguranță. Indică capacitatea transformatorului de a rezista la un potențial de înaltă tensiune între înfășurările sale primare (pe partea cipului) și secundare (pe partea cablului), fără a se defecta. O evaluare de 1500 Vrms înseamnă că transformatorul vă poate proteja electronicele sensibile de tranzitorii de înaltă tensiune care pot fi cauzate de supratensiuni induse de fulgere, descărcări statice sau defecțiuni ale liniilor electrice. Această protecție este esențială pentru asigurarea siguranței utilizatorilor finali și a fiabilității pe termen lung a echipamentelor de rețea.

3. Cum îmbunătățește șocul de mod comun din modulul transformator performanța?

Choke-ul integrat în modul comun (CM) este fundamental pentru compatibilitatea electromagnetică (EMC). Acționează ca un filtru care suprimă zgomotul de mod comun - interferența electrică nedorită care apare identic pe ambele linii de semnal ale unei perechi. Acest zgomot poate fi generat intern de dispozitiv sau preluat din mediul extern. Prin atenuarea eficientă a acestui zgomot, șocul CM îl împiedică să radieze de la cablu (trecând astfel reglementările EMI) și să interfereze cu semnalul de date diferențial delicat, rezultând un semnal mai curat, mai puține erori de pachet și o legătură de date mai stabilă la viteze mari.

Alimentați-vă rețeaua cu încredere

Tranziția la rețele multi-gigabit nu mai este o chestiune de „dacă”, ci de „când”. Asigurarea că hardware-ul dumneavoastră este construit cu componente robuste, fiabile și de înaltă performanță este cheia succesului. 2.5GBase-T Lan Transformer este o parte mică cu o mare responsabilitate. Nu lăsați o componentă inferioară să devină cea mai slabă verigă din lanțul dvs. de rețea de mare viteză.

LaJansum Electronics Dongguan Co., Ltd., am investit ani de cercetare și inginerie de precizie în dezvoltarea gamei noastre de transformatoare de rețea. Ne angajăm să oferim clienților noștri componente care nu numai că îndeplinesc specificațiile, ci depășesc așteptările în ceea ce privește durabilitatea și performanța.

ContactJansum Electronics astăzipentru a solicita mostre, a discuta cerințele dumneavoastră specifice sau a obține o ofertă detaliată. Permiteți-ne să vă ajutăm să vă construiți un viitor mai rapid și mai de încredere.
