Ce este un inductor toroidal și de ce este important în electronica modernă?

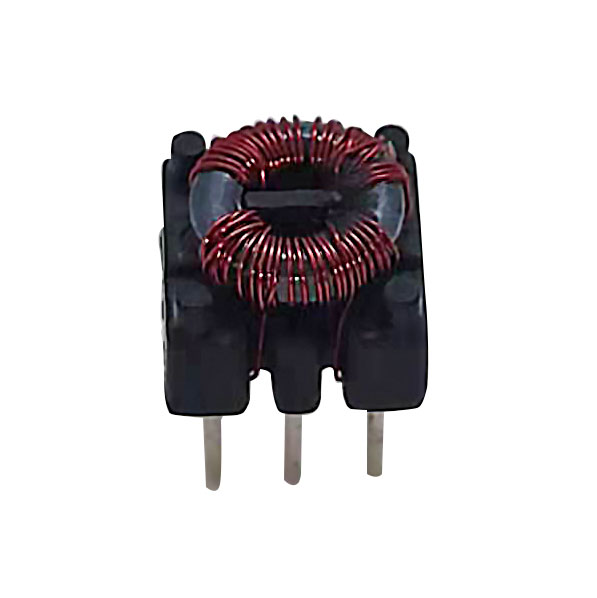

Inductori toroidalisunt una dintre cele mai eficiente și utilizate pe scară largă componente pasive în sistemele electronice moderne. Designul lor unic în formă de inel oferă o izolare magnetică superioară, interferențe electromagnetice reduse și eficiență energetică ridicată în comparație cu inductorii tradiționali. Acest articol explorează ce este un inductor toroidal, cum funcționează, de ce este esențial în electronica de putere și cum să selectați tipul potrivit pentru diferite aplicații. De asemenea, evidențiază provocările comune, aplicațiile din lumea reală și considerentele practice de proiectare pentru a ajuta inginerii, cumpărătorii și dezvoltatorii de produse să ia decizii informate.

Cuprins

• 1. Înțelegerea elementelor de bază ale inductorului toroidal
• 2. Cum funcționează un inductor toroidal
• 3. Avantaje cheie față de inductoarele convenționale
• 4. Materialele de bază și impactul lor
• 5. Aplicații din lumea reală
• 6. Cum se selectează inductorul toroidal potrivit
• 7. Probleme comune și depanare
• 8. Toroidal vs alte tipuri de inductor
• 9. Considerații de proiectare pentru ingineri
• 10. Tendințele viitoare în tehnologia inductoarelor
• 11. Întrebări frecvente
• 12. Concluzie
• 13. Informații despre producător și contact

1. Înțelegerea elementelor de bază ale inductorului toroidal

Un inductor toroidal este un tip de inductor în formă de gogoașă sau inel (toroid). Este alcătuit dintr-un miez magnetic circular învelit cu sârmă de cupru. Când curentul electric trece prin fir, în miez este generat un câmp magnetic, care stochează energie sub formă de magnetism.

Spre deosebire de inductorii solenoizi tradiționali, câmpul magnetic într-un design toroidal este în mare parte limitat în interiorul miezului. Această proprietate unică reduce semnificativ pierderile de energie și interferența electromagnetică (EMI), făcându-l ideal pentru circuitele electronice de înaltă performanță.

În termeni simpli, un inductor toroidal este proiectat pentru:

• Stocați energia într-un câmp magnetic
• Filtrați zgomotul electric
• Stabilizați fluxul de curent în circuite

2. Cum funcționează un inductor toroidal

Principiul de funcționare al unui inductor toroidal se bazează pe inducția electromagnetică. Când curentul alternativ (CA) trece prin bobină, acesta generează un câmp magnetic în schimbare în miezul toroidal. Acest câmp în schimbare induce o tensiune opusă, cunoscută sub numele de inductanță.

Forma în buclă închisă a miezului asigură că cea mai mare parte a fluxului magnetic rămâne în interiorul materialului, reducând scurgerile și îmbunătățind eficiența.

Etapele cheie de lucru includ:

1. Curentul curge prin înfășurare
2. Câmpul magnetic se formează în interiorul toroidului
3. Energia este stocată în flux magnetic
4. Opoziția la schimbarea curentului stabilizează comportamentul circuitului

Această stocare și eliberare controlată a energiei este ceea ce face inductoarele toroidale esențiale în sistemele de reglare a puterii.

3. Avantaje cheie față de inductoarele convenționale

Inductoarele toroidale sunt preferate în multe industrii datorită proprietăților lor electrice și fizice superioare. Mai jos sunt principalele avantaje:

• Eficiență ridicată:Pierderi reduse de energie datorită fluxului de scurgere minim.
• Interferență electromagnetică scăzută:Câmpul magnetic este conținut în miez.
• Design compact:Inductanță mai mare într-o dimensiune fizică mai mică.
• Performanță termică mai bună:Generare mai redusă de căldură sub sarcină.
• Cuplaj magnetic puternic:Transfer eficient de energie între înfășurări.

Aceste avantaje fac inductoarele toroidale deosebit de utile în surse de alimentare, echipamente audio și electronice industriale.

4. Materialele de bază și impactul lor

Performanța unui inductor toroidal depinde în mare măsură de materialul său de bază. Materiale diferite oferă proprietăți magnetice și răspunsuri în frecvență diferite.

5. Aplicații din lumea reală

Inductoarele toroidale sunt utilizate pe scară largă în mai multe industrii datorită eficienței și fiabilității lor.

• Surse de alimentare cu comutare (SMPS)
• Amplificatoare audio și filtrare de semnal
• Echipamente de telecomunicații
• Sisteme de alimentare pentru vehicule electrice
• Invertoare de energie regenerabilă (solare și eoliene)
• Sisteme de automatizare industriale

În fiecare dintre aceste aplicații, capacitatea de a reduce EMI și de a îmbunătăți eficiența energetică joacă un rol crucial în stabilitatea și performanța sistemului.

6. Cum se selectează inductorul toroidal potrivit

Alegerea inductorului toroidal corect necesită o luare în considerare atentă a parametrilor electrici și mecanici.

Factorii cheie de selecție includ:

• Valoarea inductanței:Trebuie să corespundă cerințelor circuitului
• Evaluare curentă:Ar trebui să gestioneze curentul de vârf și continuu
• Material de bază:Pe baza nevoilor de frecvență și eficiență
• Rezistență DC:Rezistența mai mică îmbunătățește eficiența
• Frecventa de operare:Trebuie să se alinieze cu designul sistemului

Inginerii echilibrează adesea dimensiunea, costul și performanța atunci când selectează componente pentru proiectarea optimizată a circuitelor.

7. Probleme comune și depanare

În ciuda fiabilității lor, inductoarele toroidale se pot confrunta cu anumite provocări operaționale.

• Saturaţie:Apare atunci când curentul depășește limitele de bază
• Supraîncălzire:Cauzat de curent excesiv sau ventilație slabă
• Probleme de zgomot:Adesea din cauza înfășurării sau a ecranării necorespunzătoare
• Stresul mecanic:Poate deteriora înfășurările în timpul instalării

Proiectarea adecvată și managementul termic pot reduce semnificativ aceste probleme.

8. Toroidal vs alte tipuri de inductor

9. Considerații de proiectare pentru ingineri

La integrarea inductoarelor toroidale în sistemele electronice, inginerii trebuie să ia în considerare mai multe aspecte de proiectare:

• Densitatea bobinajului și calitatea izolației
• Căi de disipare termică
• Praguri de saturație magnetică
• Dispunerea PCB pentru a reduce cuplarea EMI
• Stabilitate mecanică de montare

Un sistem bine proiectat asigură fiabilitate pe termen lung și performanță electrică optimă.

10. Tendințele viitoare în tehnologia inductoarelor

Cererea de sisteme electronice compacte, de înaltă eficiență continuă să stimuleze inovația în tehnologia inductorilor. Evoluțiile viitoare includ:

• Materiale nanocristaline avansate pentru performanță cu pierderi ultra-scăzute
• Modele toroidale miniaturizate de înaltă frecvență
• Integrare cu module inteligente de putere
• Materiale de înfășurare îmbunătățite rezistente la căldură

Aceste progrese vor sprijini aplicațiile de ultimă generație, cum ar fi mobilitatea electrică, rețelele inteligente și sistemele industriale bazate pe inteligență artificială.

11. Întrebări frecvente

Î1: Ce face inductoarele toroidale mai eficiente?
Designul lor magnetic în buclă închisă minimizează scurgerea fluxului, îmbunătățind eficiența.

Î2: Pot fi utilizate inductoarele toroidale în circuite de înaltă frecvență?
Da, mai ales când se folosesc miezuri de ferită sau nanocristaline.

Î3: Sunt inductoarele toroidale scumpe?
Acestea pot costa puțin mai mult decât inductoarele de bază, dar oferă performanțe și fiabilitate mai bune.

Î4: Ce industrii folosesc cel mai mult inductori toroidali?
Sectoarele electronice de putere, auto, telecomunicații și energie regenerabilă.

Î5: Cum reduc zgomotul în inductoarele toroidale?
Tehnicile adecvate de înfășurare, ecranarea și selecția corectă a materialului ajută la reducerea zgomotului.

12. Concluzie

Inductoarele toroidale sunt o componentă critică în electronica modernă, oferind eficiență, compactitate și performanță electromagnetică de neegalat. Capacitatea lor de a stabiliza curentul și de a reduce interferența le face esențiale în orice, de la electronice de larg consum până la sisteme industriale avansate. Înțelegerea structurii lor, a principiilor de lucru și a criteriilor de selecție le permite inginerilor și cumpărătorilor să optimizeze eficient performanța sistemului.
