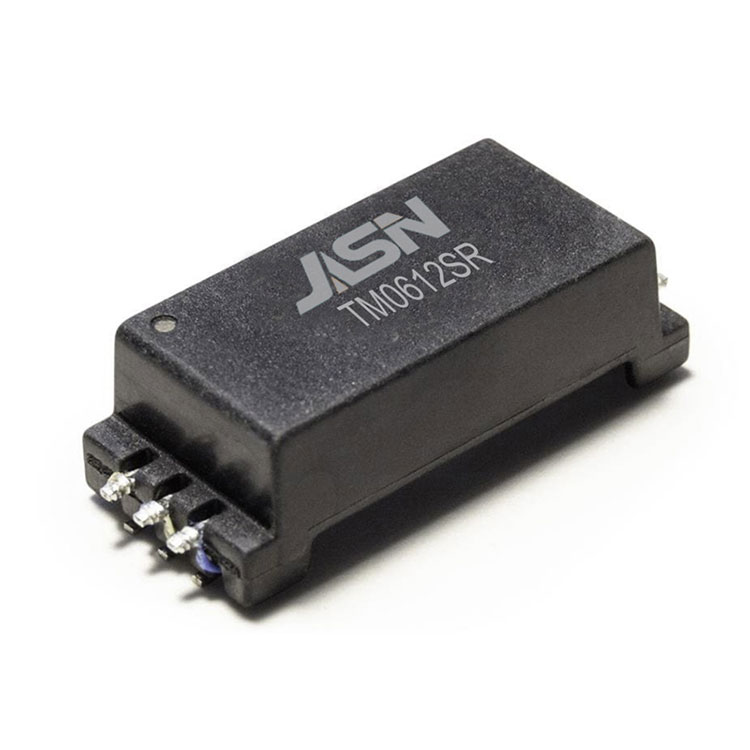

Transformator de semnal BMS

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C până la +125C)

Hi-Pot:

8000VDC 1mA 2Sec

Raportul de ture:

1:1±2%

Inductanță de scurgere::

0,5uH max @100KHz/0,1V

DCR:

0,45 ohmi max. @partea transformatorului

0.80ohm Max.@CM partea de șoc

Pierdere de inserție:

-1,2dB Max 4MHz

Pierdere de returnare:

-6dB Min @4MHz (Ieșire Z= 100Ω)

CMRR:

-50dB tip @1-100MHz

Construcție de proiectare:

Izolație ranforsată conform IEC62477-1,IEC60664-1.IEC62368-1;

Tensiune de lucru de până la 1500 VDC; Distanța de fuga> 15 mm, Distanța de degajare> 14 mm.

Gradul de poluare Ⅱ, grupa de materiale CTI Ⅰ; Categoria de supratensiune Ⅲ, până la 2 km deasupra nivelului mării. În așteptare UL.
