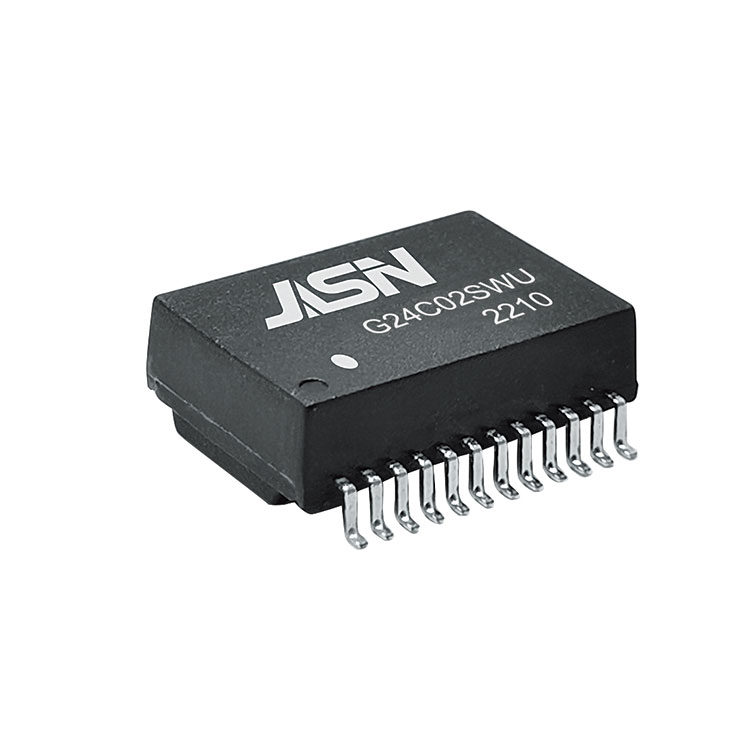

1000Base-T Lan Magnetics

OCL:

350uH min. @100KHz/0,1V cu polarizare CC de 8mA (-40~~+105â)

Hi-POT:

1500Vrms

Raportul de viraj:

1:1±3%

LK:

0,5uH max @100KHz/0,2V

Cw/w

35PF Max @100KHz/0,2V

D.C.R:

1,2 ohmi max

Pierdere de inserție:

1-100 MHz: -1,0 dB max

CMMR

2MHz

30-200MHz

-50dB MIN

-15+20*log (f/200) dB Tip

DCR (înfășurare pe jumătate secundară)

0,65 ohmi max

Discuție încrucișată:

1 MHz

10-100 MHz

50 dB MIN

-55+22*log (f/10) dB MIN

Pierdere de returnare:

1-30MHz

40 MHz

50 MHz

60-80MHZ

80-100MHZ

-18dB min

-14,4 dB min

-13,1 dB min

-12dB min

-10dB min
